WQ(D)-SJY
全不锈钢自动搅匀潜水排污泵

产品概述 :

JYWQ系列全不锈钢自动搅匀潜水排污泵是在变通型排污泵的基础上采用自动搅拌装 置,该装置随电机轴旋转产生极强的搅拌力,将污水池内的沉积物搅拌成悬沉浮物, 吸入泵内排出,提高了泵的防堵、排污能力,一次性完成排水、清污、除淤,节约了运行成本,是具有明显的先进性的实用性的环保产品。

产品用途 :

适用于建筑楼宇、医院、住宅小区、市政工程、道路交通及施工、工厂排污、养殖、药业、饮料、海水盐水,一般腐蚀性介质中含有的固体颗粒、长纤维废水、污水。

产品特点:

水泵全精铸外壳
低转速;耐用
标配出水口(DN200以上不配出水口)
转子轴全部采用摩擦焊接工艺316接轴

使用条件:

1、以叶轮中心为准,潜入水下深度不得超过5m
2、输送介质温度不高于60℃

联系我们
技术参数
曲线图

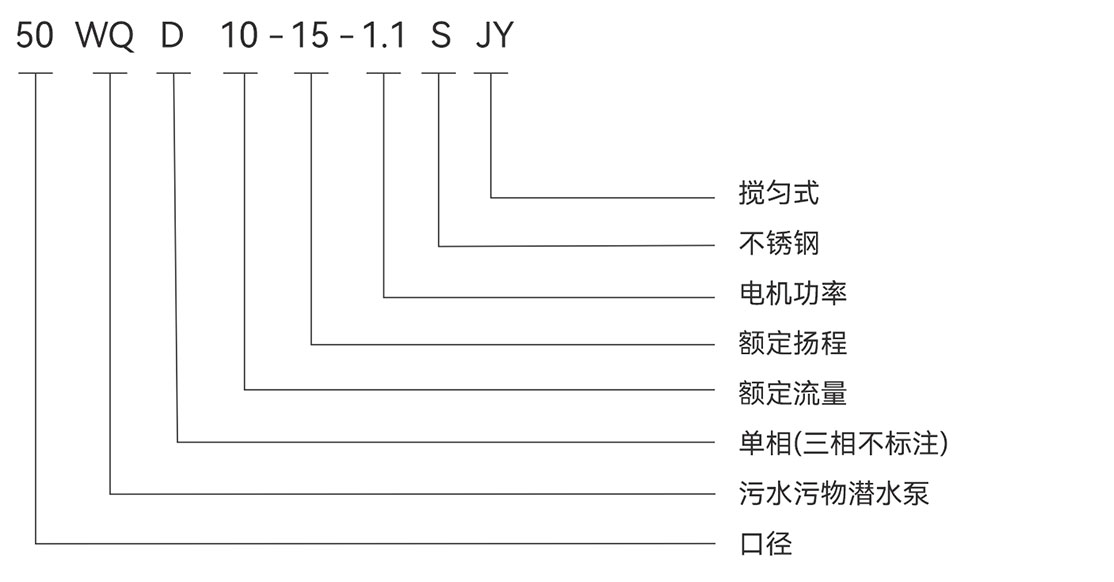

型号说明
序号 型号  额定流量
(m³/h)
额定扬程
(m)
额定功率
(kW)
搅匀
直径
(mm)
电压
(V)
口径
(mm)
转速
(r/min)

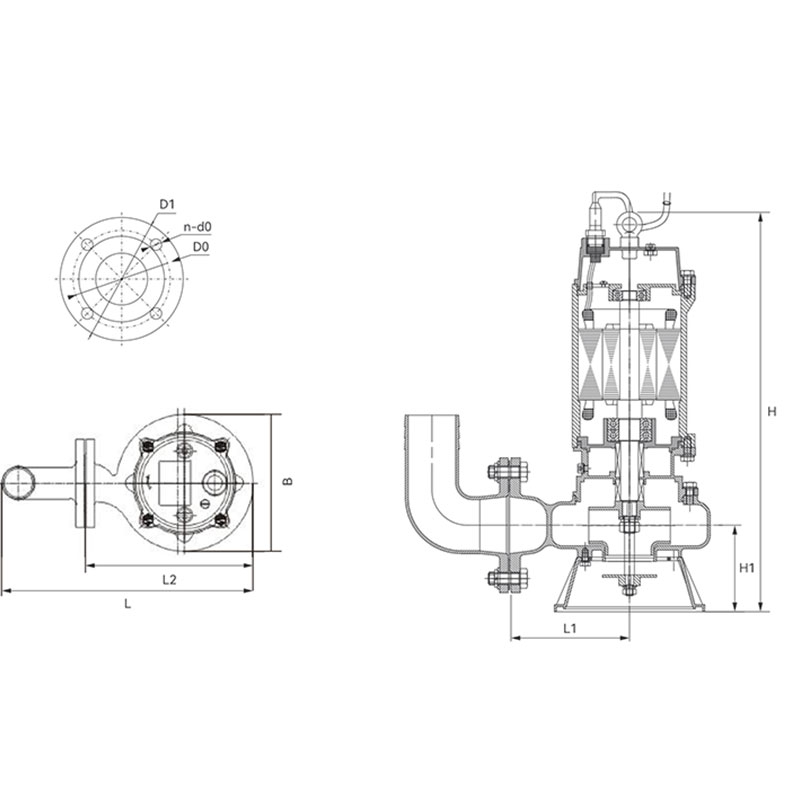

外形安装尺寸 泵出口尺寸
L L1 L2 B H H1 D D0 n-d0 D1
1 50WQ(D)10-10-0.75SJY 10 10 0.75 1200 220/380 50 2860/2900 349 140 246 212 492 110 Φ50 Φ110 4-Φ14 Φ140
2 65WQ(D)15-6-0.75SJY 15 6 0.75 1200 220/380 65 2860/2900 353 140 246 212 492 110 Φ65 Φ130 4-Φ14 Φ160
3 50WQ(D)15-10-1.1SJY 15 10 1.1 1200 220/380 50 2860/2900 353 140 246 212 522 110 Φ50 Φ110 4-Φ14 Φ140
4 65WQ(D)25-7-1.1SJY 25 7 1.1 1200 220/380 65 2860/2900 353 140 246 212 522 110 Φ65 Φ130 4-Φ14 Φ160
5 50WQ(D)15-15-1.5SJY 15 15 1.5 1400 220/380 50 2860/2900 353 140 246 212 522 110 Φ50 Φ110 4-Φ14 Φ140
6 65WQ(D)25-10-1.5SJY 25 10 1.5 1400 220/380 65 2860/2900 353 140 246 212 522 110 Φ65 Φ130 4-Φ14 Φ160
7 80WQ(D)40-6-1.5SJY 40 6 1.5 1400 220/380 80 2860/2900 411 155 261 207 539 119 Φ76 Φ150 4-Φ17.5 Φ190
8 50WQ(D)15-20-2.2SJY 15 20 2.2 1400 220/380 50 2860/2900 369 158 266 217 558 118 Φ50 Φ110 4-Φ14 Φ140
9 65WQ(D)25-15-2.2SJY 25 15 2.2 1400 380 65 2900 385 161 267 220 557 119 Φ65 Φ130 4-Φ14 Φ160
10 80WQ(D)40-9-2.2SJY 40 9 2.2 1400 380 80 2900 431 169 283 228 564 122 Φ76 Φ150 4-Φ17.5 Φ190
11 100WQ(D)50-7-2.2SJY 50 7 2.2 1400 380 100 2900 480 180 302 244 579 129 Φ100 Φ170 4-Φ17.5 Φ210
12 50WQ15-25-3SJY 15 25 3 1400 380 50 2900 389 168 286 236 575 117 Φ50 Φ110 4-Φ14 Φ140
13 65WQ25-20-3SJY 25 20 3 1400 380 65 2900 406 169 288 238 580 119 Φ65 Φ130 4-Φ14 Φ160
14 80WQ40-15-3SJY 40 15 3 1400 380 80 2900 448 176 300 255 588 121 Φ76 Φ150 4-Φ17.5 Φ190
15 100WQ50-10-3SJY 50 10 3 1600 380 100 2900 502 191 324 265 605 129 Φ100 Φ170 4-Φ17.5 Φ210
16 50WQ15-32-4SJY 15 32 4 1600 380 50 2900 389 168 286 236 600 117 Φ50 Φ110 4-Φ14 Φ140
17 65WQ25-25-4SJY 25 25 4 1600 380 65 2900 406 169 288 238 605 119 Φ65 Φ130 4-Φ14 Φ160
18 80WQ40-18-4SJY 40 18 4 1800 380 80 2900 448 176 300 255 613 121 Φ76 Φ150 4-Φ17.5 Φ190
19 100WQ50-15-4SJY 50 15 4 1800 380 100 2900 502 191 324 266 630 129 Φ100 Φ170 4-Φ17.5 Φ210
20 50WQ20-32-5.5SJY 20 32 5.5 1800 380 50 2900 425 189 322 266 689 125 Φ50 Φ110 4-Φ14 Φ140
21 65WQ30-25-5.5SJY 30 25 5.5 1800 380 65 2900 440 189 322 284 691 126 Φ65 Φ130 4-Φ14 Φ160
22 80WQ50-18-5.5SJY 50 18 5.5 1800 380 80 2900 490 200 342 285 714 139 Φ76 Φ150 4-Φ17.5 Φ190
23 100WQ80-10-5.5SJY 80 10 5.5 2000 380 100 2900 528 202 350 295 722 141 Φ100 Φ170 4-Φ17.5 Φ210
24 150WQ100-7-5.5SJY 100 7 5.5 2000 380 150 2900 608 225 379 308 733 150 Φ150 Φ225 8-Φ17.5 Φ265
25 50WQ20-40-7.5SJY 20 40 7.5 2000 380 50 2900 437 189 334 289 722 158 Φ50 Φ110 4-Φ14 Φ140
26 65WQ30-32-7.5SJY 30 32 7.5 2000 380 65 2900 462 199 344 289 735 166 Φ65 Φ130 4-Φ14 Φ160
27 80WQ45-22-7.5SJY 45 22 7.5 2000 380 80 2900 493 200 345 289 747 172 Φ76 Φ150 4-Φ17.5 Φ190
28 100WQ80-15-7.5SJY 80 15 7.5 2000 380 100 2900 528 202 350 295 755 174 Φ100 Φ170 4-Φ17.5 Φ210
29 150WQ100-10-7.5SJY 100 10 7.5 2000 380 150 2900 608 225 379 308 772 183 Φ150 Φ225 8-Φ17.5 Φ265
30 65WQ30-50-11SJY 30 50 11 2000 380 65 2900 480 218 362 288 927 180 Φ65 Φ130 4-Φ14 Φ160
31 80WQ45-42-11SJY 45 42 11 2000 380 80 2900 512 220 364 288 933 186 Φ76 Φ150 4-Φ17.5 Φ190
32 100WQ100-20-11SJY 100 20 11 2000 380 100 2900 528 202 349 295 924 179 Φ100 Φ170 4-Φ17.5 Φ210
33 150WQ180-11-11SJY 180 11 11 2000 380 150 2900 608 224 379 308 935 183 Φ150 Φ225 8-Φ17.5 Φ265
34 200WQ250-7-11SJY 250 7 11 2000 380 200 2900 / 280 465 362 921 202 / Φ208 8-Φ18 Φ320
35 65WQ30-60-15SJY 30 60 15 2000 380 65 2900 480 218 362 288 927 180 Φ65 Φ130 4-Φ14 Φ160
36 80WQ45-52-15SJY 45 52 15 2000 380 80 2900 512 220 364 288 933 186 Φ76 Φ150 4-Φ17.5 Φ190
37 100WQ100-25-15SJY 100 25 15 2000 380 100 2900 528 202 349 295 924 179 Φ100 Φ170 4-Φ17.5 Φ210
38 150WQ180-15-15SJY 180 15 15 2000 380 150 2900 608 224 379 308 935 183 Φ150 Φ225 8-Φ17.5 Φ265
39 200WQ250-11-15SJY 250 11 15 2000 380 200 2900 / 280 465 362 921 202 / Φ208 8-Φ18 Φ320
40 80WQ60-50-18.5SJY 60 50 18.5 2000 380 80 2900 530 233 381 293 962 179 Φ76 Φ150 4-Φ17.5 Φ190
41 100WQ80-40-18.5SJY 80 40 18.5 2000 380 100 2900 615 259 435 345 977 180 Φ100 Φ170 4-Φ17.5 Φ210
42 150WQ100-36-18.5SJY 100 36 18.5 2000 380 150 2900 698 281 467 365 992 191 Φ150 Φ225 8-Φ17.5 Φ265
43 200WQ180-18-18.5SJY 180 18 18.5 2000 380 200 2900 / 301 503 391 1023 207 / Φ280 8-Φ18 Φ320
44 80WQ60-55-22SJY 60 55 22 2000 380 80 2900 530 233 381 293 962 179 Φ76 Φ150 4-Φ17.5 Φ190
45 100WQ80-45-22SJY 80 45 22 2000 380 100 2900 615 259 435 345 977 180 Φ100 Φ170 4-Φ17.5 Φ210
46 150WQ100-40-22SJY 100 40 22 2000 380 150 2900 698 281 467 365 992 191 Φ150 Φ225 8-Φ17.5 Φ265
47 200WQ200-20-22SJY 200 20 22 2000 380 200 2900 / 301 503 391 1023 207 / Φ280 8-Φ18 Φ320

四极电机技术参数4

序号 型号 Modle 额定流量
(m³/h)
额定扬程
(m)
额定功率
(kW)
电压
(V)
口径
(mm)
转速
(r/min)
外形安装尺寸 泵出口尺寸
L L1 L2 B H H1 D D0 n-d0 D1
1 100WQ100-20-11S 100 20 11 380 100 1450 798 359 620 521 1008 208 Φ100 Φ170 4-Φ17.5 Φ210
2 150WQ180-11-11S 180 11 11 380 150 1450 795 325 566 485 1017 212 Φ150 Φ225 4-Φ17.5 Φ265
3 200WQ250-7-11S 250 7 11 380 200 1450 / 323 558 470 1037 222 Φ200 Φ280 4-Φ18.5 Φ320
4 100WQ100-25-15S 100 25 15 380 100 1450 798 359 620 521 1008 208 Φ100 Φ170 4-Φ17.5 Φ210
5 150WQ180-15-15S 180 15 15 380 150 1450 795 325 566 485 1017 212 Φ150 Φ225 4-Φ17.5 Φ265
6 200WQ250-11-15S 250 11 15 380 200 1450 / 323 558 470 1037 222 Φ200 Φ280 4-Φ18.5 Φ320
7 100WQ100-30-18.5S 100 30 18.5 380 100 1450 800 359 620 521 1047 222 Φ100 Φ170 4-Φ17.5 Φ210
8 150WQ180-20-18.5S 180 20 18.5 380 150 1450 856 372 627 550 1030 208 Φ150 Φ225 4-Φ17.5 Φ265
9 200WQ250-15-18.5S 250 15 18.5 380 200 1450 / 395 670 521 1045 271 Φ200 Φ280 4-Φ18.5 Φ320
10 100WQ100-35-22S 100 35 22 380 100 1450 800 359 620 521 1047 222 Φ100 Φ170 4-Φ17.5 Φ210
11 150WQ180-25-22S 180 25 22 380 150 1450 856 372 627 550 1030 208 Φ150 Φ225 4-Φ17.5 Φ265
12 200WQ250-20-22S 250 20 22 380 200 1450 / 395 670 521 1045 225 Φ200 Φ280 4-Φ18.5 Φ320
13 100WQ120-45-30S 120 45 30 380 100 1450 / / / / / / Φ100 Φ170 4-Φ17.5 Φ210
14 150WQ180-30-30S 180 30 30 380 150 1450 / / / / / / Φ150 Φ225 4-Φ17.5 Φ265
15 200WQ250-22-30S 250 22 30 380 200 1450 / / / / / / Φ200 Φ280 4-Φ18.5 Φ320
16 250WQ600-9-30S 600 9 30 380 250 1450 / / / / / / Φ250 Φ335 12-Φ16 Φ375
17 150WQ180-37-37S 180 37 37 380 150 1450 855 372 630 550 1290 175 Φ150 Φ225 4-Φ17.5 Φ265
18 200WQ350-25-37S 350 25 37 380 200 1450 / 395 630 525 1310 185 Φ200 Φ280 4-Φ18.5 Φ320
19 250WQ600-12-37S 600 12 37 380 250 1450 / 410 710 600 1345 200 Φ250 Φ335 12Φ16 Φ375
20 300WQ800-9-37S 800 9 37 380 300 1450 / 460 789 670 1376 313 Φ300 Φ395 12-Φ20 Φ440
21 150WQ180-45-45S 180 45 45 380 150 1450 855 372 630 550 1290 175 Φ150 Φ225 4-Φ17.5 Φ265
22 200WQ400-25-45S 400 25 45 380 200 1450 / 395 670 525 1310 185 Φ200 Φ280 4-Φ18.5 Φ320
23 250WQ600-15-45S 600 15 45 380 250 1450 / 410 710 600 1345 200 Φ250 Φ335 12-Φ16 Φ375
24 300WQ800-12-45S 800 12 45 380 300 1450 / 460 789 670 1379 313 Φ300 Φ375 12-Φ20 Φ440
