SGR(D)W-S
不锈钢卧式管道泵

产品概述 :

不锈钢卧式管道泵是本单位科技人员联合国内水泵专家选用国家公认水力模型,采用 I S型离心泵之性能参数,在一般卧式泵的基础上进行巧妙组合设计而成。该系列卧式管道泵产品具有高效节能、噪音低、性能可靠等优点。
符合国际机械部JB/T 53058-93的标准要求,产品按国际ISO82858标准设计制造。我公司采用全铜电机,Y2,Y3等系列电机,并可分别配置304,316,316L等材料不锈钢,可根据您的实际需求帮您选择合适的不锈钢材质。

产品特点:

转子轴全部采用摩擦焊接工艺316接轴
电机采用高温线、F级绝缘等级,耐高温≤100°

使用条件:

1、适用介质:固体不溶物含量不超过单位体积的0.1%,粒度不大于0.2mm。(介质如带有细小颗粒须采用耐磨式机械密封,请在订货时说明。)
2、周围环境温度不超过40℃,相对湿度不超过95%,海拔高度不超过1000m。
3、输送液体不能对304或316材质产生明显腐蚀的介质(特殊液体订单查询);
4、输送介质运动粘度为7X10-7~23X10-6㎡/S

联系我们
技术参数
曲线图

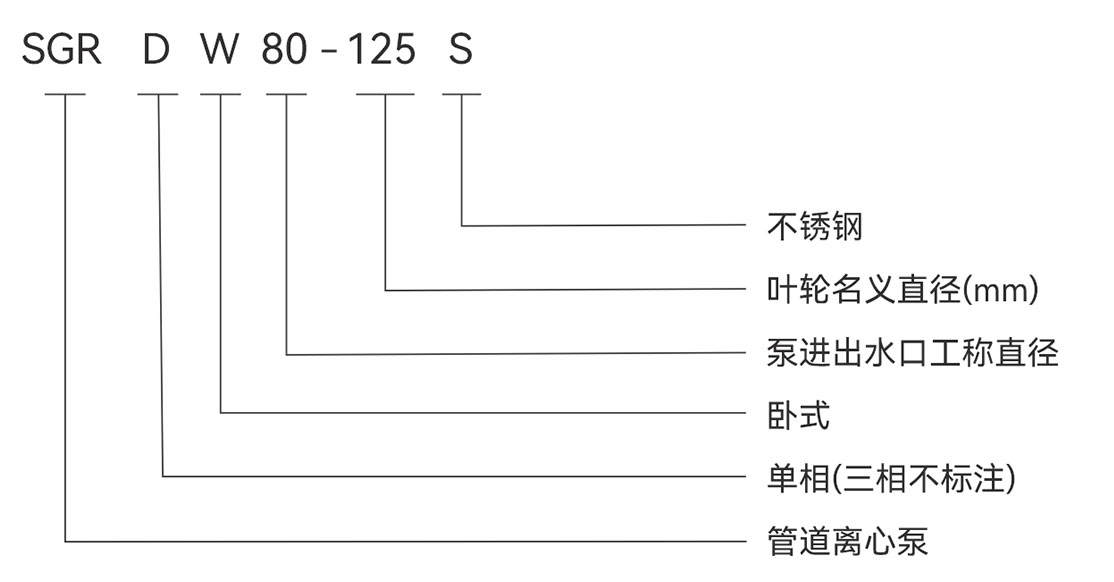

型号说明
序号 型号  额定流量 额定扬程
(m)
额定功率
(kW)
电压
(V)
转速
(r/min)
口径
(mm)
(m³/h) L/S
1 SGR(D)W40-100A-S 5.6 1.56 10 0.75 220/380 2860/2900 40
2 SGR(D)W40-100-S 6.3 1.75 12.5 0.75 220/380 2860/2900 40
3 SGR(D)W40-125A-S 5.6 1.56 16 0.75 220/380 2860/2900 40
4 SGR(D)W40-125-S 6.3 1.75 20 1.1 220/380 2860/2900 40
5 SGR(D)W40-160B-S 5.5 1.53 24 1.1 220/380 2860/2900 40
6 SGR(D)W40-160A-S 5.9 1.64 28 1.5 220/380 2860/2900 40
7 SGR(D)W40-160-S 6.3 1.75 32 2.2 220/380 2860/2900 40
8 SGR(D)W40-200B-S 5.3 1.47 36 2.2 220/380 2860/2900 40
9 SGRW40-200A-S 5.9 1.64 44 3 380 2900 40
10 SGRW40-200-S 6.3 1.75 50 4 380 2900 40
11 SGR(D)W50-100A-S 11 3.05 10 0.75 220/380 2860/2900 50
12 SGR(D)W50-100-S 12.5 3.47 12.5 1.1 220/380 2860/2900 50
13 SGR(D)W50-125A-S 11 3.05 16 1.1 220/380 2860/2900 50
14 SGR(D)W50-125-S 12.5 3.47 20 1.5 220/380 2860/2900 50
15 SGR(D)W50-160B-S 10.4 2.89 22 1.5 220/380 2860/2900 50
16 SGR(D)W50-160A-S 11.7 3.25 28 2.2 220/380 2860/2900 50
17 SGRW50-160-S 12.5 3.47 32 3 380 2900 50
18 SGRW50-200B-S 10.6 2.94 36 3 380 2900 50
19 SGRW50-200A-S 11.7 3.25 44 4 380 2900 50
20 SGRW50-200-S 12.5 3.47 50 5.5 380 2900 50
21 SGRW50-250B-S 10.8 3 60 7.5 380 2900 50
22 SGRW50-250A-S 11.7 3.22 70 7.5 380 2900 50
23 SGRW50-250-S 12.5 3.47 80 11 380 2900 50
24 SGR(D)W65-100-S 25 6.94 12.5 1.5 220/380 2860/2900 65
25 SGR(D)W65-125A-S 22.3 6.13 16 2.2 220/380 2860/2900 65
26 SGRW65-125-S 25 6.94 20 3 380 2900 65
27 SGRW65-160B-S 21.6 6 24 3 380 2900 65
28 SGRW65-160A-S 23.4 6.5 28 4 380 2900 65
29 SGRW65-160-S 25 6.94 32 4 380 2900 65
30 SGRW65-200B-S 21.8 6.06 38 5.5 380 2900 65
31 SGRW65-200A-S 23.5 6.53 44 7.5 380 2900 65
32 SGRW65-200-S 25 6.94 50 7.5 380 2900 65
33 SGRW65-250B-S 21.6 6 60 11 380 2900 65
34 SGRW65-250A-S 23.4 6.5 70 11 380 2900 65
35 SGRW65-250-S 25 6.94 80 15 380 2900 65
36 SGRW80-100-S 50 13.9 12.5 3 380 2900 80
37 SGRW80-125A-S 45 12.5 16 4 380 2900 80
38 SGRW80-125-S 50 13.9 20 5.5 380 2900 80
39 SGRW80-160B-S 43.3 12 24 5.5 380 2900 80
40 SGRW80-160A-S 46.7 13 28 7.5 380 2900 80
41 SGRW80-160-S 50 13.9 32 7.5 380 2900 80
42 SGRW80-200B-S 43.5 12.1 38 7.5 380 2900 80
43 SGRW80-200A-S 47 13.1 44 11 380 2900 80
44 SGRW80-200-S 50 13.9 50 15 380 2900 80
45 SGRW100-100-S 100 27.8 12.5 5.5 380 2900 100
46 SGRW100-125B-S 60 16.7 21 5.5 380 2900 100
47 SGRW100-125A-S 89 24.7 16 7.5 380 2900 100
48 SGRW100-125-S 100 27.8 20 11 380 2900 100
49 SGRW100-160B-S 86.6 24.1 24 11 380 2900 100
50 SGRW100-160A-S 93.5 26 28 11 380 2900 100
51 SGRW100-160-S 100 27.8 32 15 380 2900 100
